18005330808
13853319801
13853319801
混凝土泌水是一種常見(jiàn)現(xiàn)象，少量泌水對(duì)混凝土基本無(wú)影響甚至是有利的，但過(guò)量泌水則會(huì)嚴(yán)重影響混凝土工作性、強(qiáng)度及耐久性。本文從以下幾個(gè)方面對(duì)混凝土泌水進(jìn)行簡(jiǎn)要分析：
1、 泌水的形成過(guò)程

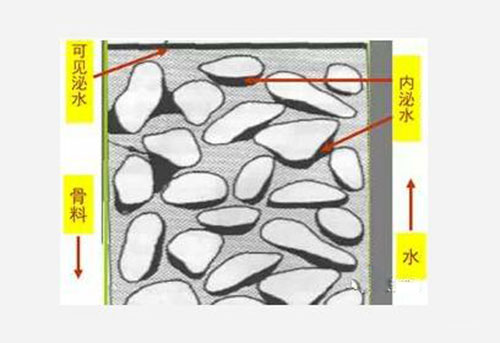

混凝土泌水主要發(fā)生在混凝土初凝之前，混凝土拌制完成之后需要經(jīng)過(guò)運(yùn)輸、澆筑和振搗，由于重力作用，骨料會(huì)向下沉降，由于骨料下沉導(dǎo)致相互之間的距離和空隙變小，水泥漿和水就會(huì)被擠壓到混凝土表面，從而產(chǎn)生泌水。在水分上浮的過(guò)程中留下的泌水通道對(duì)混凝土強(qiáng)度以及耐久性產(chǎn)生影響，在粗骨料側(cè)面以及下方會(huì)產(chǎn)生水囊，如圖所示。
2、泌水形成原因
根據(jù)體系平衡理論，混凝土產(chǎn)生泌水的根本原因是新拌混凝土體系是一個(gè)不穩(wěn)定體系，而泌水的產(chǎn)生就是體系在從不穩(wěn)定體系向穩(wěn)定體系，不平衡體系向平衡體系轉(zhuǎn)變的過(guò)程。
同時(shí)根據(jù)水化產(chǎn)物填充理論，現(xiàn)代混凝土單方用水量上升，混凝土當(dāng)中充水空間也變大，骨料在自重作用下，充水空間當(dāng)中水分被壓力排擠出來(lái)，同時(shí)混凝土體系當(dāng)中的顆粒之間距離變小，從而產(chǎn)生泌水。
3、影響泌水的因素
影響混凝土泌水的因素非常復(fù)雜，混凝土產(chǎn)生泌水一般都不是單一因素作用的結(jié)果，而是多個(gè)不同因素共同作用的結(jié)果。
?。?）原材料
混凝土當(dāng)中的各種顆粒對(duì)混凝土離析泌水都有影響，顆粒越是光滑、均稱(chēng)，就越不容易發(fā)生泌水；顆粒粒徑不能太大，不然容易產(chǎn)生泌水；顆粒級(jí)配良好可以有效防止泌水。
使用的水泥細(xì)度越小，泌水量和泌水速度都會(huì)下降，含有較多C3A的水泥可以防止泌水現(xiàn)象的發(fā)生。骨料的級(jí)配以及類(lèi)型也會(huì)對(duì)泌水有影響。含有大量規(guī)則粒徑顆粒的混凝土穩(wěn)定性會(huì)增加，但為了提高混凝土工作性所增加的用水量會(huì)增加混凝土泌水?；鹕交屹|(zhì)礦物摻合料可以降低混凝土泌水，如煤矸石、沸石粉、粉煤灰等。高性能減水劑對(duì)混凝土泌水有較大影響，特別是比較敏感的聚羧酸系減水劑，摻量過(guò)多或是其本身與水泥的適應(yīng)性不好就容易產(chǎn)生嚴(yán)重的離析泌水。
（2）配合比設(shè)計(jì)
引氣劑的加入對(duì)混凝土泌水具有抑制作用，隨混凝土含氣量提高，混凝土泌水減少，但含氣量增加，會(huì)使混凝土強(qiáng)度下降。在進(jìn)行混凝土配合比設(shè)計(jì)時(shí)還可以加入煤矸石，鐵尾礦粉，粉煤灰等火山灰質(zhì)的礦物摻合料，可以有效減少混凝土泌水。配合比設(shè)計(jì)時(shí)砂率的選擇不能太小，不然容易產(chǎn)生泌水。
研究發(fā)現(xiàn)，低強(qiáng)度混凝土水膠比較低，與高強(qiáng)度混凝土相比更容易發(fā)生離析泌水?；炷羻畏接盟繉?duì)混凝土泌水具有較大影響，單方用水量越大，混凝土充水空間當(dāng)中就會(huì)有更多水分，其穩(wěn)定性越差，產(chǎn)生泌水的可能性也越大。
（3）施工工藝
混凝土從拌制到施工要經(jīng)歷運(yùn)輸、泵送、振搗三個(gè)過(guò)程。在運(yùn)輸當(dāng)中混凝土的運(yùn)輸距離越長(zhǎng)就越容易產(chǎn)生泌水。泵送時(shí)在泵壓作用下，混凝土當(dāng)中的骨料吸收混凝土中水分，出泵時(shí)壓力消失，骨料失水變多產(chǎn)生泌水。水泥漿體在壓力作用下充水空間當(dāng)中的水分更易被擠壓出來(lái)，產(chǎn)生泌水。
在澆筑和振搗時(shí)，混凝土澆筑的垂直下落距離越大，越容易產(chǎn)生泌水。振搗時(shí)過(guò)分振搗將會(huì)使得混凝土當(dāng)中的骨料和漿體分離，產(chǎn)生離析泌水。振搗時(shí)可以在混凝土終凝之前進(jìn)行二次振搗，使混凝土當(dāng)中因?yàn)槊谒粝碌拿谒ǖ酪约八铱涨豢梢院芎玫谋惶畛?，提高混凝土粘結(jié)力，減少內(nèi)部的孔隙和裂縫。
----------------------------------------
山東華偉銀凱建材科技股份有限公司，科技創(chuàng)造未來(lái)，讓混凝土施工可以更輕松。主營(yíng)產(chǎn)品：聚羧酸系高性能減水劑、混凝土高效減水劑、增強(qiáng)劑、速凝劑等。
以上信息來(lái)源于網(wǎng)絡(luò)，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
